一、產品概述

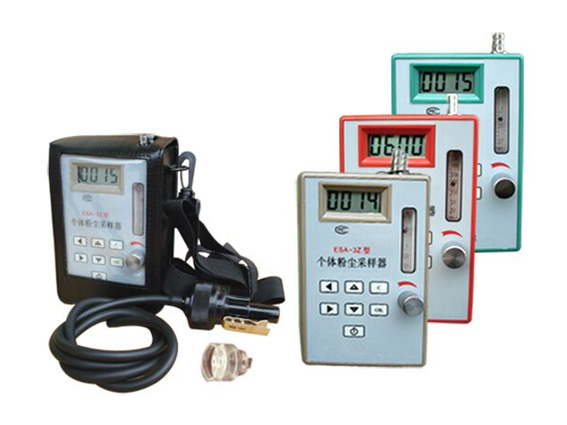

ESA－3Z個體粉塵采樣器是一種用以采集粉塵平均濃度的儀器。適用于大氣環境監測疾病預防控制、衛生防疫、勞動保護等單位使用。儀器粉塵預捕器（采樣頭），標準參見《工作場所有害物質監測方法》第390頁。采樣頭是根據空氣動力學與人體呼吸仿真原理，對危害人體的呼吸性粉塵進行有效的分離，其分離效率符合“BMRC”曲線標準。

該儀器結構緊湊，內置高能充電電池連續運轉時間長，性能穩定、體積小、重量輕、便于攜帶

二、工作原理

流量：0.1~3L/min

微電腦恒流系統控制、LCD數顯系統、菜單設定、交直流兩用。

三、性能特點

儀器主要部分由隔膜泵、調節閥、緩沖器、流量計、中央處理器等組成。

1、隔膜泵  其結構和裝配采用先進技術，使小型泵具有結構緊湊、效率高、抽氣壓力大、負載能力強、流量穩定、耗電省、噪音低等優點。在100mmHg負載能力下，仍獲得1L/mn左右。泵閥片采用特種橡膠制成，具有耐酸堿、耐老化、壽命長，經長時間的考驗，性能仍保持良好。泵動力電機采用電子調速，在電壓波動及干電池電壓下降變化較大的情況下，仍能確保電機穩速運轉。在采樣過程中負載在一定范圍變化情況下，電子電路能起到調整功率，使隔膜泵的流量穩定。

2、時控處理器  本儀器采用單片機作智能設計，倒計時精度高，能在99小時59分鐘范圍內任意設定，用戶設采樣時間為15分鐘的使用頻次較多，所以為減少操作麻煩，設開機15分鐘狀態，使操作方便快捷。

3、欠壓指示  在使用中當4個字符出現間歇閃動時，則表示儀器電池為欠壓狀態，此時需對電池進行充電。

4、充電  當儀器顯示屏字符出現間歇閃動時，即需充電，這樣只要接上充電器即可充電，充電進行中紅色燈亮，電量充滿后紅色燈熄滅。充電一般為14~16小時(標準)，儀器使用無記憶效應的鎳氫電池，故容量大，使用壽命長。

四、技術參數

1.采樣流量范圍：0.1~3L/min

2.流量誤差：≤5％

3.流量計精度：2.5*

4. 采樣時間：>8小時

5.定時范圍：99小時59分內任意設定

6. 定時誤差：≤1‰

7.*大負壓：≥35000pa

8.工作溫度：－25～45℃

9. 貯存溫度：-40℃～+60℃

10.環境大氣壓：80KPa~110Kpa

11.噪    聲：≤55dB

12.相對濕度：≤85％

13.電源：10VDC、220V50HzAC

14.充電電流：300mA（標準型）

五、使用方法

開啟、關閉按電源啟動按鈕

→按此時顯示屏出現00:15,即15分鐘，若要改變時間可按即可改變，→按儀器進入采樣工作狀態。采樣結束時顯示OUER，按→→儀器進入關閉停機狀態。

注意：若長時間不用需對電池補充充電，以延長電池使用壽命。

六、配置說明

主  機                         1臺

儀器箱                         1只

Φ25全塵呼吸性粉塵多用采樣頭   1只

Φ25采樣夾                     2只

Φ25濾膜                       1盒

連接膠管                       1根

攝  子                         1把

智能充電器                     1只

背  包                         1只

說明書                         1份

合格證                         1份

保修卡                         1份
