一、產品概述

儀器主要部分由隔膜泵、調節閥、緩沖器、流量計、中央處理器等組成。

1、隔膜泵  其結構和裝配采用技術，使小型泵具有結構緊湊、效率高、抽氣壓力大、負載能力強、流量穩定、耗電省、噪音低等優點。在100mmHg負載能力下，仍獲得1L/mn左右。泵閥片采用特種橡膠制成，具有耐酸堿、耐老化、壽命長，經長時間的考驗，性能仍保持良好。泵動力電機采用電子調速，在電壓波動及干電池電壓下降變化較大的情況下，仍能確保電機穩速運轉。在采樣過程中負載在一定范圍變化情況下，電子電路能起到調整功率，使隔膜泵的流量穩定。

2、時控處理器  本儀器采用單片機作智能設計，倒計時精度高，能在99小時59分鐘范圍內任意設定，用戶設采樣時間為15分鐘的使用頻次較多，所以為減少操作麻煩，設開機15分鐘狀態，使操作方便快捷。

3、欠壓指示  在使用中當4個字符出現間歇閃動時，則表示儀器電池為欠壓狀態，此時需對電池進行充電。

4、充電  當儀器顯示屏字符出現間歇閃動時，即需充電，這樣只要接上充電器即可充電，充電進行中紅色燈亮，電量充滿后紅色燈熄滅。充電一般為14~16小時(標準)，儀器使用鋰充電電池，故容量大，使用壽命長。

二、工作原理

流量(可選)：0.1~1.5L/min   0.1~3L/min

微電腦恒流系統控制、LCD數顯系統、菜單設定、交直流兩用。

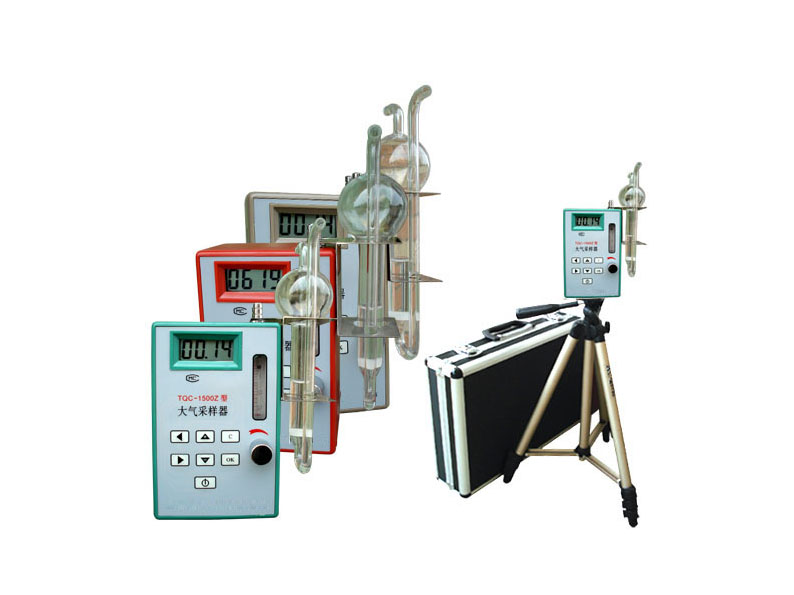

TQC-1500Z是廣泛適用于環境衛生勞動衛生、室內環境等采集空氣有毒物質樣品的常規儀器。

該儀器采用芯片機作電路計時及電源控制。其結構緊湊性能穩定、體積小、重量輕、便于攜帶、采樣范圍寬。

三、技術參數

1、*大負壓：≥25000Pa

2、額定負載流量：≥1.5L/min(在40mmHg時)

3、流量使用范圍：0.1~1.5L/min 0.1~3L/min(任選其一)

4、流量精度：2.5*

5、穩定性：≤±5%

6、定時誤差：≤±1‰

7、定時范圍: 99小時59分內任意設定

7、工作溫度：-5~40℃

8、儀器使用狀態：連續和斷續使用

9、電源：6節5#鋰電池

10、體積：137×88×45(mm3)

11、重量：0.5Kg(含電池)

四、使用方法

開啟、關閉按電源啟動按鈕

注意：1、若長時間不用需對電池補充充電，以延長電池使用壽命?！创藭r(shí)顯示屏出現00:15,即15分鐘，若要改變時間可按即可改變，→按儀器進入采樣工作狀態。采樣結束時顯示OUER，按→→儀器進入關閉停機狀態。

2、嚴禁將較大顆粒物或酸堿溶液吸入泵內，以免損壞氣路和氣泵。

五、配置說明

儀器包裝箱（每?jī)膳_(tái)一個包裝）       1只

吸收瓶架子                         1副

安全瓶                             1只

三腳架                             1副

充電器                             1只

說明書                             1份

合格證                             1份

保修卡                             1份

1、*大負壓：≥25000Pa

2、額定負載流量：≥1.5L/min(在40mmHg時)

3、流量使用范圍：0.1~1.5L/min 0.1~3L/min(任選其一)

4、流量精度：2.5*

5、穩定性：≤±5%

6、定時誤差：≤±1‰

7、定時范圍: 99小時59分內任意設定

7、工作溫度：-5~40℃

8、儀器使用狀態：連續和斷續使用

9、電源：6節5#鋰電池

10、體積：137×88×45(mm3)

11、重量：0.5Kg(含電池)
